全自動風電螺栓調質生產線設備

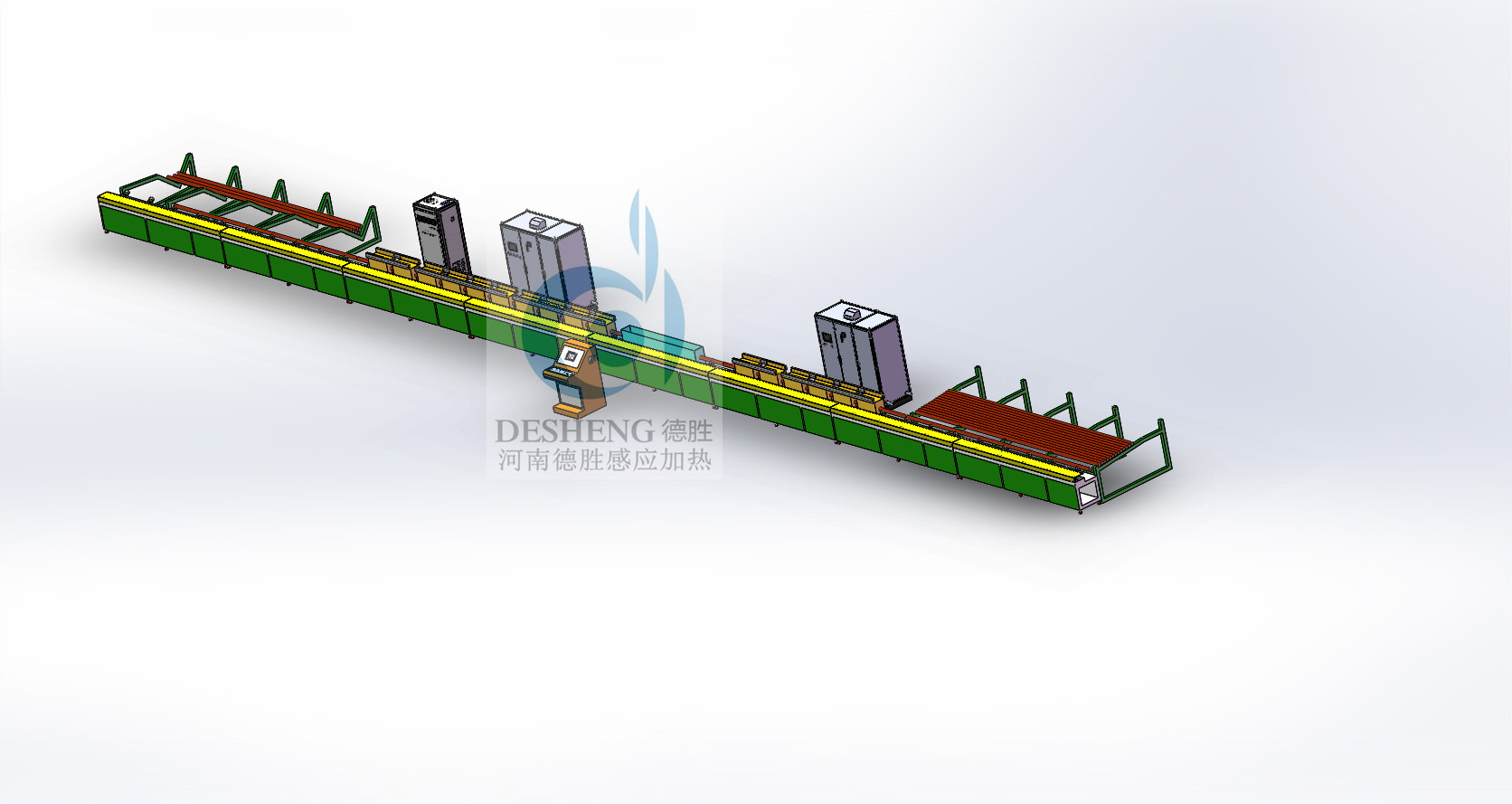

地腳螺栓調質生產線設備示意圖
風電地腳螺栓調質成套設備主要由中頻加熱設備、傳動機構、上料料機構、測溫系統、冷卻系統等設備組成，該套設備專業針對高強度風電電機螺栓表面熱處理而進行定制，自動化程度高，一鍵啟動，一人管理操作，數據追溯，人性化設計。高頻感應熱處理是目前應用較為廣泛的表面熱處理方式，它可應用于工件淬火、回火、正火、調質、透熱等。適用于機械化大生產，可通過計算機控制，實現無人操作。
一、河南德勝高強度風電地腳螺栓調質設備成套設備包括如下組成：
1、中頻感應加熱設備或者超音頻感應加熱設備 二套；
2、負載傳動系統（自動上下料機構） 一套；
3、閉式冷卻系統 一臺；
4、感應加熱電源綜合控制系統 一套；
5、紅外測溫系統（可選配） 二套。
注：河南德勝風電地腳螺栓調質成套設備是根據用戶產品規格、產量等詳細要求而進行的定制。
二、設備參數
二、設備參數
1、300型風電螺栓淬火設備主要技術參數
| 額定功率 | 300KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相380V/50-60Hz | 冷卻水量 | ≥150L/min |
| 工作頻率 | 5-8KHZ | 暫 載 率 | 100% |
| 最大輸出電流 | 460A |
主機柜尺寸約 （長*寬*高） |
800*600*1800 |
| 工作電壓 | 342-430V | 主機重量約 | 230KG |
| 冷水壓 | ≥0.3MPa |
2、200型風電螺栓回火設備主要技術參數
| 額定功率 | 200KW | 進水溫度 | <45℃ |
| 輸入電源 | 三相380V/50-60Hz | 冷卻水量 | ≥150L/min |
| 工作頻率 | 5-8KHZ | 暫 載 率 | 100% |
| 最大輸出電流 | 400A |
主機柜尺寸約 （長*寬*高） |
800*600*1800 |
| 工作電壓 | 342-430V | 主機重量約 | 210KG |
| 冷水壓 | ≥0.3MPa |
三、 高強度風電螺栓調質設備熱處理工藝流程：
1、首先由人工或者機械手將需要加熱的工件單排單層擺放在進料儲料架上，然后由上料機械將料緩慢送至進料架，然后由氣缸將料推入進料斜輥，由斜輥帶動棒料前行，將料送入淬火加熱感應器。然后由中頻淬火加熱部分對工件進行加熱，淬火加熱分為淬火升溫加熱與淬火保溫加熱。淬火升溫部分采用德勝DSZP-300KW中頻電源對工件進行升溫加熱，然后再有兩套德勝DSZP-200KW中頻電源對其進行保溫加熱。
2、風電地腳螺栓加熱完成后，由斜輥帶動工件通過淬火噴水環，進行淬火。淬火完成后進入回火加熱感應器，進行回火加熱。回火加熱同樣分為兩部分：回火升溫加熱與回火保溫加熱，升溫部分采用德勝DSZP-300KW中頻電源，保溫部分采用兩套德勝DSZP-200KW中頻加熱設備。

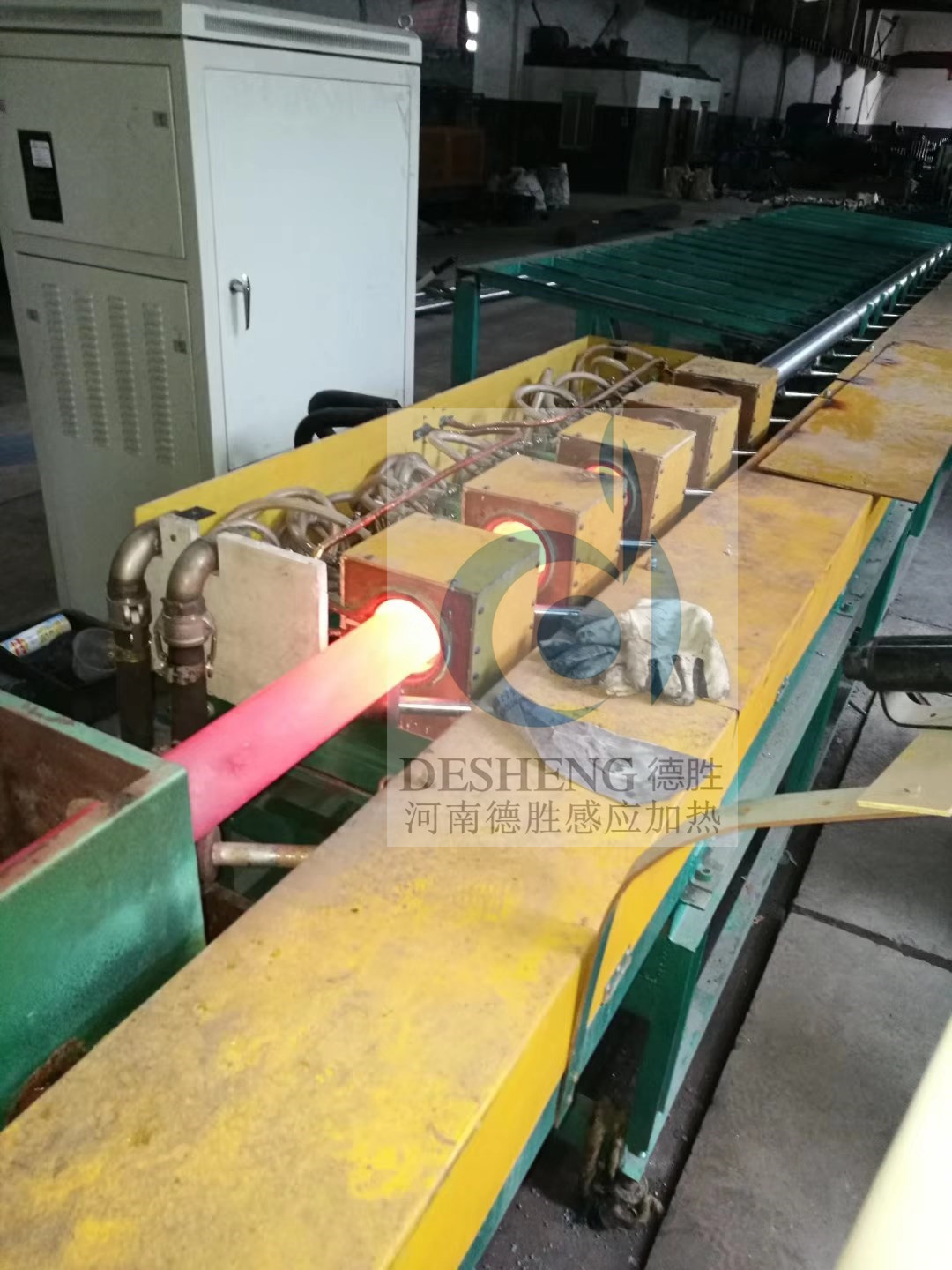

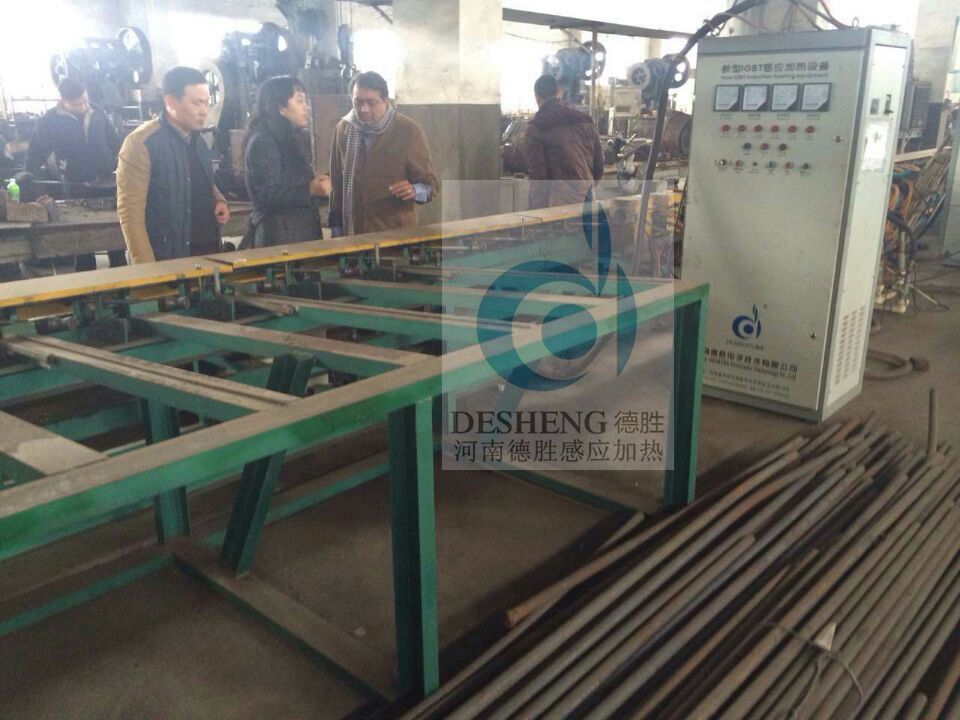

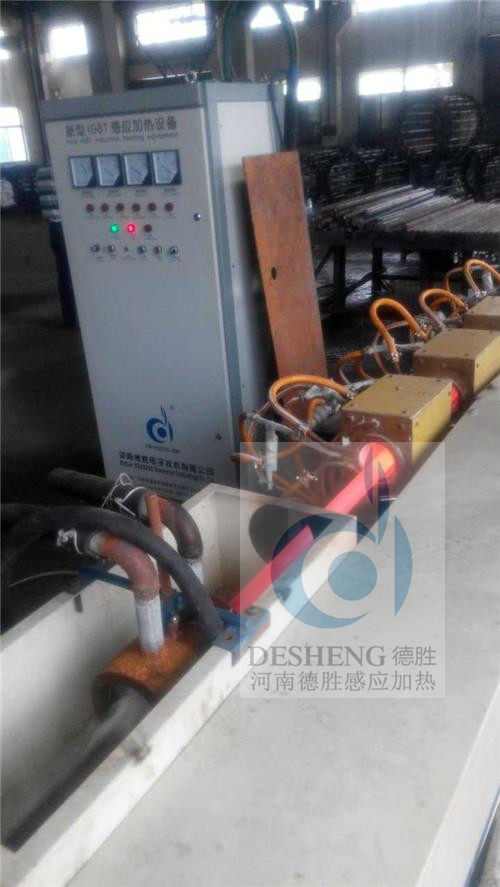

風電地腳螺栓調質設備

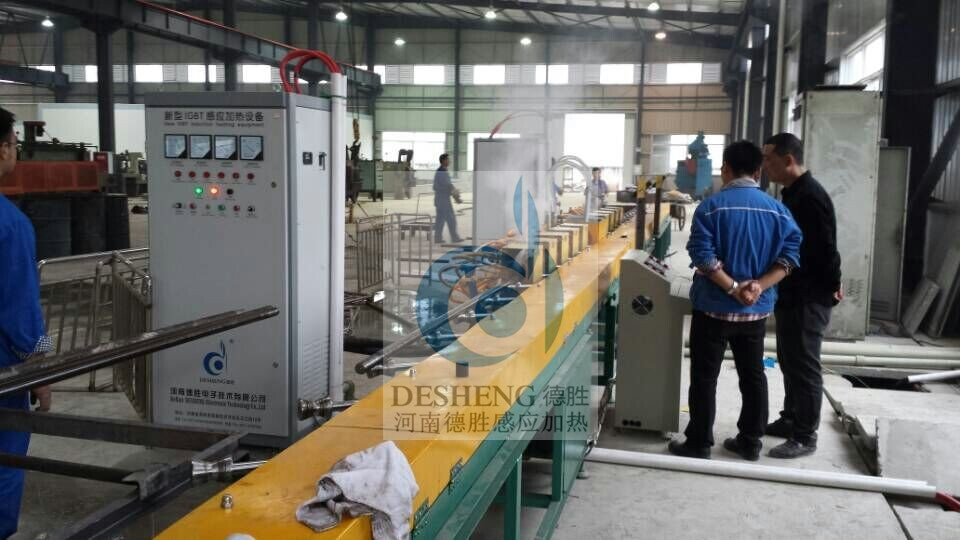

風電高強度地腳螺栓調質線
溫馨提示：1、產品圖片、價格及屬性僅供參考，產品規格不同價格不同 。
2、設備圖片僅為標準產品實物圖，所有最終產品實物、價格及交貨期以最終雙方溝通后簽訂的合同或技術協議為準。
3、此類設備一般為按客戶需求非標訂制，如對我們的產品有意向，請隨時聯系客服人員，我們期待著為您服務。
